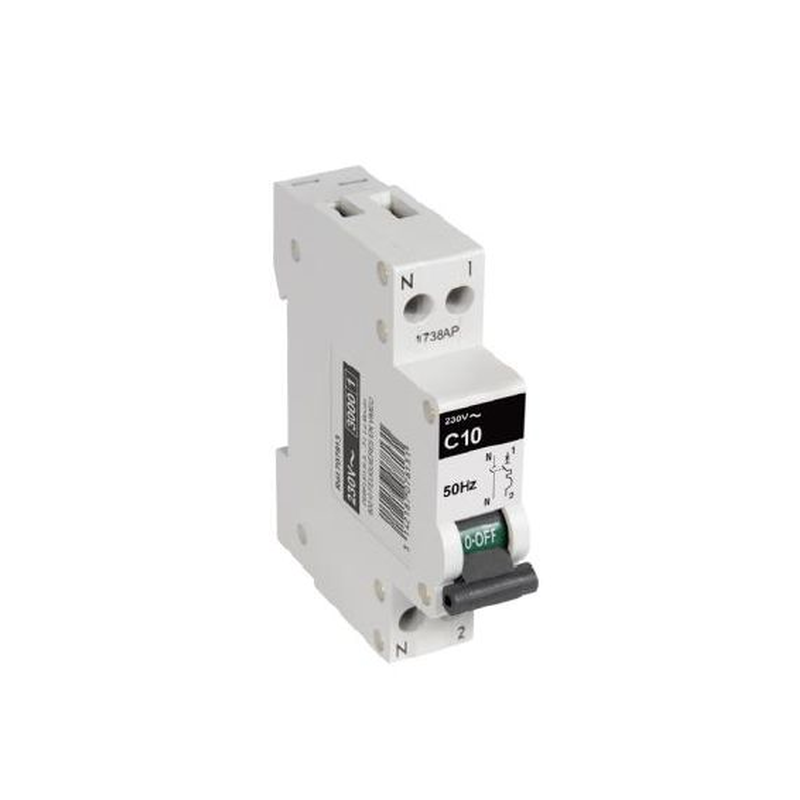

Disjoncteur 3ka Debflex
Ce disjoncteur 3ka, de la marque Debflex, est un dispositif de sécurité servant à couper le courant électrique en cas de courtcircuit ou de surcharge. Il coupe automatiquement le circuit à chaque détection de problèmes de charge grâce à son déclencheur magnétothermique. Il possède 2 pôles, dont un protégé, mettant les matériels électriques à l’abri des défaillances électriques. Ce disjoncteur possède aussi un maneton de commande pour la coupure ou le rétablissement manuel du courant lors de travaux de rénovation ou de maintenance électrique.

Les + du produit :
• Pouvoir de coupure différentiel assigné: 3000A
• Courant de courtcircuit assigné: 3000A
• Pouvoir de coupure d’un Pôle prit séparément: 3000A
• Mode de déclenchement: Magnétothermique

Caractéristiques générales :
• Gamme Commerciale: PROTECTION MODULAIRE
• Fonction: Disjoncteur
• Désignation complète: Disjoncteur Ph+N 10A
• Montage du Système Rail: DIN
• Couleur: Blanc

Caractéristiques du produit :
• Tension d’emploi assignée Ue : (V) 230V
• Courant assigné In : (A) 10A
• Fréquence assignée : (Hz) 50Hz
• Nature du courant : Alternatif
• Nombre totale de pôles : 2
• Nombre de pôles protégés : 1
• Tension d’isolement assignée Ui : (V) 400V
• Tension assignée de tenue aux chocs Uimp : (V) 4000V
• Caractéristique de déclenchement instantané C
• Température de calibration de référence : (°C) 30°C
• Pouvoir de coupure différentiel assigné: 3000A
• Courant de courtcircuit assigné: 3000A
• Pouvoir de coupure d’un Pôle prit séparément: 3000A
• Mode de déclenchement: Magnétothermique
• Classe de limitation d’énergie (I²t) : 1
• Distance de grille (essais de courtcircuit) : 55mm
• Type de protection contre les influences externes : Fermé
• Type de bornes : A vis
• Diamètre des vis de bornes : 4mm
• Matière des bornes : Acier Zingué
• Plan de câblage : Oui

Caractéristiques environnementales :
• T° Fonctionnement (°C) : 5°C à 50°C
• Niveau Etanchéité : IP20
• Tenue aux Chocs : 850°C
• Tenue au Feu : Oui
• Tenue aux UV : Oui
• T° Stockage : 25°C

Normes, agrements et contractuels :
• Certification CE : Oui
• Certification NF : Oui
• Norme de référence : EN 60898
• ROHS : Conforme

Fiche technique
Appareillage modulaire
• Gamme du produit: Protection modulaire
• Fonction: Disjoncteur
• Intensité: 10 A
• Nombre de pôles: 1P+N Pôle(s)
• Connexion: Vis
• Pouvoir de coupure: 3 kA
• Courbe: C
• Nombre de module(s): 1
• Tension: 230 V
