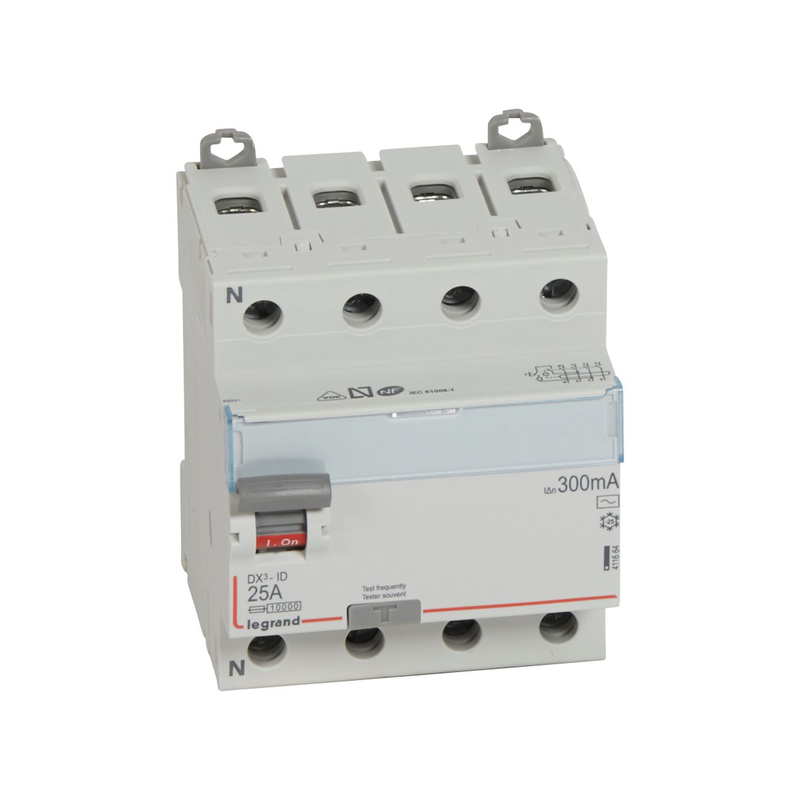

DX³ID interrupteur différentiel modulaire tétrapolaire, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant.

Caractéristiques produit
• Interrupteur différentiel DX³ tétrapolaire 400V~ type AC : détecte les défauts à composante alternative
• Arrivée haute et sortie basse par bornes à vis
• Intensité nominale 25A Sensibilité 300mA 4 modules
• Accepte les auxiliaires, les commandes motorisées et les modules de raccordement DX³
• Conforme à la norme NF EN 610081

Les + installation
Equipé de 2 griffes d’accrochage, permettant de remplacer l'appareil au milieu d’une rangée peignée sans déconnecter les autres produits

Les + utilisation
Equipé d’un porteétiquette pour repérage visuel simple et rapide du circuit protégé Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages
• L’interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur ou un fusible ayant au maximum la même intensité nominale que l’interrupteur différentiel

Information sur la gamme
En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

Caractéristiques techniques
• Nombre de pôles : 4
• Tension assignée (Ue) : 400 V
• Calibre/courant nominal assigné (In) : 25 A
• Sensibilité / courant de défaut nominal (IΔn) : 0.3 A
• Tension d'isolement assignée (Ui) : 500 V
• Tension assignée de tenue aux chocs (Uimp) : 4 kV
• Mode de pose : Rail DIN
• Type de courant différentiel : AC
• Sélectif : Non
• Type retardé de courte durée : Non
• Résistance de courtcircuit (Icw) : 10 kA
• Tenue au courant de choc : 0.25 kA
• Type de tension : AC
• Avec dispositif de verrouillage : Oui
• Fréquence : 50 Hz
• Produits auxiliaires associables : Oui
• Classe de protection (IP) : IP20
• Largeur en nombre de modules : 4
• Profondeur d'encastrement : 44 mm
• Température ambiante en fonctionnement : 2560 °C
• Degré de pollution : 2
• Section de raccordement cable souple : 0.7535 mm²
• Section de raccordement cable rigide : 0.7550 mm²
• Numéro RAL (équivalent) : 7035
• Antidéflagration : Non
• Largeur : 71.2 mm
• Hauteur : 83 mm
• Profondeur : 77.8 mm
• Résistance aux chocs (IK) : IK04
• Température de stockage : 4070 °C
• Tension nominale (Un) : 220440 V
• Sens de l'alimentation électrique : Par le haut ou le bas
• Indication de repérage des bornes de raccordement : Oui
• Conforme aux tests de mise en service (1000V) : Oui
• Couleur : Gris
• Sans halogène : Oui
• Type de connexion : Borne à vis
• Type de connexion : Peigne et câble
• Avec zone de texte/surface d'inscription : Oui
