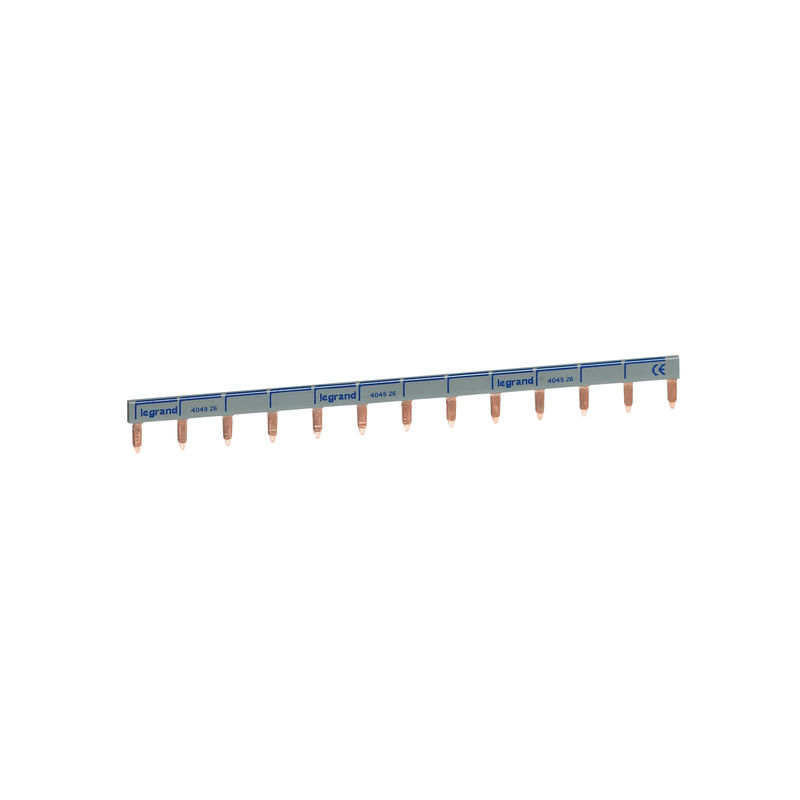

HX³, peigne d'alimentation universel pour répartition optimisée monophasée.

Caractéristiques produit
• Peigne universel unipolaire pour l'alimentation d'une rangée ou d'un groupe d'appareils DNX³ et DX³ Uni+Neutre
• L'alimentation des peignes peut se faire par :
un appareil “tête de groupe” monophasé avec sorties hautes
1 cordon de repiquage référence 404927
1 borne de raccordement à connexion auto référence 405207
1 borne de raccordement référence 404905
• Longueur 13 modules
• Entraxe des dents: 1 module
• Permet également le regroupement de chaînes photovoltaïques en aval de coupecircuit unipolaire

Les + installation
Se connecte indifféremment sur les bornes à connections automatiques ou à vis

Les + utilisation
Reversible: utilisable pour la phase ou pour le neutre par retournement

Caractéristiques techniques
• Nombre de phases 1
• Nombre de pôles 1
• Adapté au nombre d'appareils 13
• Dimension du pas 17.7 mm
• Section transversale 16 mm²
• Longueur 220 mm
• Découpable à taille voulue Oui
• Largeur en nombre de modules 13
• Courant permanent nominal (Iu) 63 A
• Finition du raccordement électrique Autre
• Isolé Oui
• Tension nominale de tenue aux chocs 2 kV
• Intensité de courtcircuit nominale conditionnelle Iq 0.63 kA
• Tension de fonctionnement nominale max. Ue 400 V
• Courant nominal de courte durée admissible Icw 1.92 kA
• Adapté à des appareils équipés d'un conducteur N Oui
• Adapté à des appareils équipés d'un commutateur auxiliaire Non
• Couleur Autre
• Hauteur 220 mm
• Nombres de rangées 1
• Temperature d'utilisation /d'installation 2050 °C
• Temperature de stockage 4070 °C
• Sans halogène Oui
• Type de peigne fourni Horizontal
