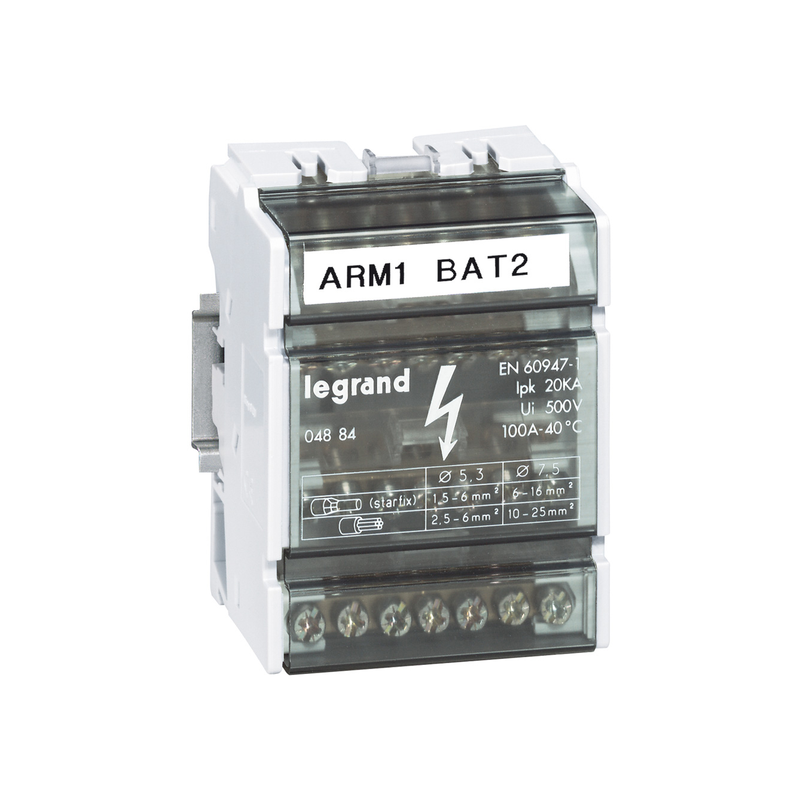

Répartiteur modulaire monobloc Lexic
Ce répartiteur modulaire monobloc, de calibre 100A, 4 modules, de la marque Legrand, facilite la répartition des câbles dans un tableau électrique. Il peut être fixé sur le rail symétrique et peut également être vissé sur platine par 2 vis. Souvent, il est placé en tête d’installation dans un coffret électrique. Ce répartiteur modulaire monobloc tétrapolaire, peut être raccordé avec des câbles électriques rigides ou souples composés par 5 conducteurs, de 1,5 mm2 de section, jusqu’à 10 mm2 ou avec des câbles électriques composés par 2 conducteurs, de 6 mm2 à 25 mm2 de section.

Les + du produit :
• Fixation sur rail symétrique ou sur platine par 2 vis
• Livré avec plaque arrière isolante et capot de protection face avant transparent
• Accepte le repérage CAB3 sur chaque barreau
• Possibilité d’ajouter un bornier IP 2X pour augmenter le nombre de départs terre ou neutre
• Raccordement avec ou sans embouts

Caractéristiques générales :
• Répartiteurs modulaires monoblocs
• Répartition "standard"
• Raccordement avec ou sans embouts Starfix
• Tenue au fil incandescent suivant EN 60695211 : 960 °C sur les supports de parties actives
• Fixation sur rail symétrique ou sur platine par 2 vis
• Livrés avec plaque arrière isolante et capots de protection face avant transparents
• Accepte le repérage Cab 3 sur chaque barreau
• Possibilité d’ajouter un bornier IP 2X pour augmenter le nombre de départs terre ou neutre (sauf réf. 048 77)

Caractéristiques du produit :
• Tétrapolaires à bornes
• Equipés de 4 barreaux
• Imax : 100 A
• Nbre de connexions par barreau rigide : 5 x 2,5 à 10 // 2 x 10 à 25 mm²
• Nbre de connexions par barreau souple : 5 x 1,5 à 10 // 2 x 6 à 16 mm²
• Icc crête : 20 kA
• Icw : 4,5 kA
• Nbre de modules : 4

Caractéristiques techniques
Nombre de raccordements < 6 mm² 5
Type de connexion Visser
Nombre de raccordements 25 mm² 2
Nombre de pôles 4
Mode de pose Rail din
Nombre total de raccordements 7
Protégé contre les contacts Oui
Hauteur 88.5 mm
Profondeur 44 mm
Largeur 70 mm
